CAD常用快捷键_CAD快捷键命令大全,关于cad的快捷键汇总

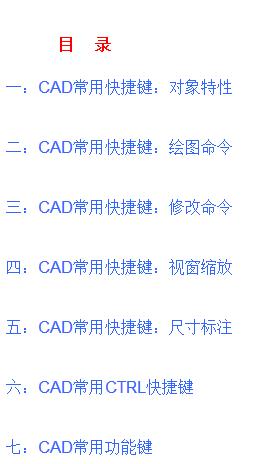

CAD的快捷键有哪些，掌握这些快捷键，你的办事效率将提高数倍，想做一名优秀的工程师，一定要熟悉这些常用的快捷键，用键盘操作，不用点击鼠标查找，绘图速度那是没的说，大大提高了办事效率，更显示去你的水平，快来收藏打印并记住吧，包括1、对象特性常用快捷键命令2、绘图命令：3、修改命令：4、视窗缩放快捷键：5、尺寸标注快捷键：6.常用CTRL快捷键7.常用功能键
1、对象特性常用快捷键命令
ADC , *ADCENTER（设计中心“Ctrl＋2”）
CH , MO *PROPERTIES(修改特性“Ctrl＋1”)
MA , *MATCHPROP（属性匹配）
ST , *STYLE（文字样式）
COL , *COLOR（设置颜色）
LA , *LAYER（图层操作）
LT , *LINETYPE（线形）
LTS , *LTSCALE（线形比例）
LW , *LWEIGHT （线宽）
UN , *UNITS（图形单位）
ATT , *ATTDEF（属性定义）
ATE , *ATTEDIT（编辑属性）
BO , *BOUNDARY（边界创建，包括创建闭合多段线和面域）
AL , *ALIGN（对齐）
EXIT , *QUIT（退出）
EXP , *EXPORT（输出其它格式文件）
IMP , *IMPORT（输入文件）
OP ,PR *OPTIONS（自定义CAD设置）
PRINT , *PLOT（打印）
PU , *PURGE（清除垃圾）
R , *REDRAW（重新生成）
REN , *RENAME（重命名）
SN , *SNAP（捕捉栅格）
DS , *DSETTINGS（设置极轴追踪）
OS , *OSNAP（设置捕捉模式）
PRE , *PREVIEW（打印预览）
TO , *TOOLBAR（工具栏）
V , *VIEW（命名视图）
AA , *AREA（面积）
DI , *DIST（距离）
LI , *LIST（显示图形数据信息
2、绘图命令：
PO , *POINT（点）
L , *LINE（直线）
XL , *XLINE（射线）
PL , *PLINE（多段线）
ML , *MLINE（多线）
SPL , *SPLINE（样条曲线）
POL , *POLYGON（正多边形）
REC , *RECTANGLE（矩形）
C , *CIRCLE(圆)
A , *ARC(圆弧)
DO , *DONUT（圆环）
EL , *ELLIPSE（椭圆）
REG , *REGION（面域）
MT , *MTEXT（多行文本）
T , *MTEXT（多行文本）
B , *BLOCK（块定义）
I , *INSERT（插入块）
W , *WBLOCK（定义块文件）
DIV , *DIVIDE（等分）
H , *BHATCH（填充）
3、修改命令：
CO , *COPY（复制）
MI , *MIRROR（镜像）
AR , *ARRAY（阵列）
O , *OFFSET（偏移）
RO , *ROTATE（旋转）
M , *MOVE（移动）
E , DEL键 *ERASE（删除）
X , *EXPLODE（分解）
TR , *TRIM（修剪）
EX , *EXTEND（延伸）
S , *STRETCH（拉伸）
LEN , *LENGTHEN（直线拉长）
SC , *SCALE（比例缩放）
BR , *BREAK（打断）
CHA , *CHAMFER(倒角)
F , *FILLET（倒圆角）
PE , *PEDIT（多段线编辑）
ED , *DDEDIT（修改文本）
4、视窗缩放快捷键：
P , *PAN（平移）
Z＋空格＋空格 , *实时缩放
Z , *局部放大
Z+P , *返回上一视图
Z＋E , *显示全图
5、尺寸标注快捷键：
DLI , *DIMLINEAR（直线标注）
DAL , *DIMALIGNED（对齐标注）
DRA , *DIMRADIUS（半径标注）
DDI , *DIMDIAMETER（直径标注）
DAN , *DIMANGULAR（角度标注）
DCE , *DIMCENTER（中心标注）
DOR , *DIMORDINATE（点标注）
TOL , *TOLERANCE（标注形位公差）
LE , *QLEADER（快速引出标注）
DBA , *DIMBASELINE（基线标注）
DCO , *DIMCONTINUE（连续标注）
D , *DIMSTYLE（标注样式）
DED , *DIMEDIT（编辑标注）
DOV , *DIMOVERRIDE(替换标注系统变量)
6.常用CTRL快捷键
【CTRL】＋1 *PROPERTIES(修改特性)
【CTRL】＋2 *ADCENTER（设计中心）
【CTRL】＋O *OPEN（打开文件）
【CTRL】＋N、M *NEW（新建文件）
【CTRL】＋P *PRINT（打印文件）
【CTRL】＋S *SAVE（保存文件）
【CTRL】＋Z *UNDO（放弃）
【CTRL】＋X *CUTCLIP（剪切）
【CTRL】＋C *COPYCLIP（复制）
【CTRL】＋V *PASTECLIP（粘贴）
【CTRL】＋B *SNAP（栅格捕捉）
【CTRL】＋F *OSNAP（对象捕捉）
【CTRL】＋G *GRID（栅格）
【CTRL】＋L *ORTHO（正交）
【CTRL】＋W *（对象追踪）
【CTRL】＋U *（极轴）
7.常用功能键
【F1】 *HELP（帮助）
【F2】 *（文本窗口）
【F3】 *OSNAP（对象捕捉）
【F7】 *GRIP（栅格）
【F8】 *ORTHO（正交）
